Produkto savybės

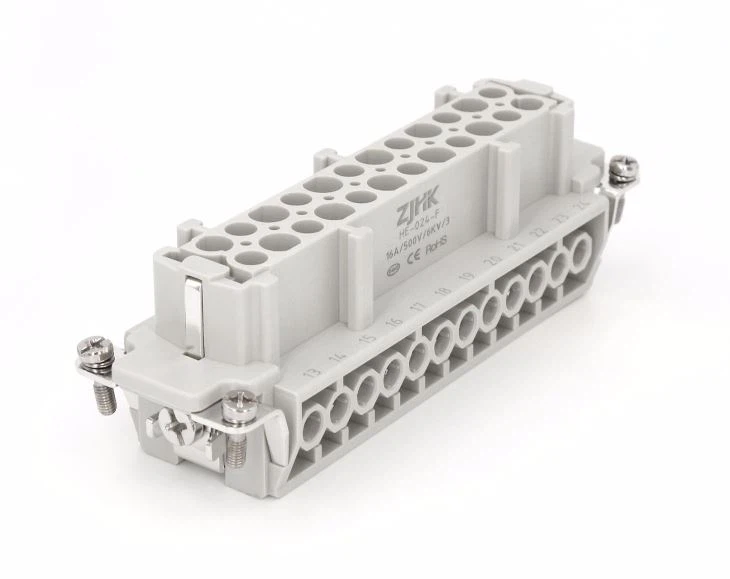

Serija: HE-024, Lytis: Vyras ir Moteris, Varžtas nutraukimas, protaction lygis: IP65 (darbas su korpusu ir gaubtu, dydis: 24B, vario lydinio, pasidabruotas
Užsakymo numeris:09330242601(HE-024-M); 09330242701 (HE-024-F) 09330242701 (HE-024-F) 09330242701 (HE-024-F)
UL : E511021
Komerciniai duomenys
package_quantity | 1 |
Prijungimo metodas | Sraigtinė jungtis |
Sukimo momentas | 0,5 Nm |
Taršos laipsnis | 3 |
Viršįtampių įtampos kategorija | Iii |
Pareigų skaičius | 24+PE |
Mechiencial darbinis gyvenimas - poravimosi ciklai | ≥ 500 |
Dydis | H24B (H24B) |
Laidininko skerspjūvis | 0,14 mm² ... 2,5 mm² |
Ryšio skerspjūvis AWG | 26 ... 14 |
Išpardavimo ilgis atskirų vielos | 7 mm |
Ryšį | Jungtis galima įjungti tik tada, kai nėra apkrovos ir (arba) įtampos. |
Aplinkos temperatūra (veikimas) | -40 °C ... 125 °C (įskaitant kontaktų kaitinimą) |
Indegumo klasė pagal UL 94 | V0 (V0 ) |
Kontaktinė medžiaga | Vario lydinys |
Kontaktinio paviršiaus medžiaga | Siliveruotas |
Elektros charakteristikos | |
Vardinė įtampa (III/3) | 500 V |
Vardinė viršįtampių įtampa | 6 kV |
Vardinė srovė | 16 A |
Sertifikavimo teikti | CE , RoHS , UL , cUL |
ZJHK® HE 024 Pin Dažniausiai naudojamas įvairioms mechaninėms įrenginių jungtims. Pavyzdžiui: robotai, įrangos automatika, kranai, valdymo spintos, karšti bėgikai, karšto bėgiko valdymo spintos, laidynai ir kt.
n kartu su ZJHK® metaliniu korpusu, sandarinimo ir fiksavimo mechanizmu apsaugo ryšį nuo išorinių poveikių, tokių kaip mechaniniai sukrėtimai, svetimkūniai, drėgmė, dulkėtos, vanduo ar kiti skysčiai, pvz., valymo ir aušinimo medžiaga, alyvos ir kt.
Kaip mes kontroliuojame kokybę?
Gatavų plastikinių dalių tikrinimo etapai yra tokie:
1 veiksmas: patikrinkite produkto modelį:
(1): pirmiausia patikrinkite, ar tikrasis produktas atitinka modelį, atitinkantį proceso kortelę;
Žingsnis 2: patikrinkite vyriškus ir moteriškus kaiščius:
(1) Patikrinkite, ar vyriškos ir moteriškos smeigtukai yra netinkamai įrengti, aukšti ir žemi kaiščiai, trūkstami kaiščiai, kaiščiai nuteka varis (ir šrapnelio ekscentriškumas) ir tt ;
3 veiksmas: patikrinkite paviršiaus spausdinimą:
(1) Venkite atvirkštinio gaminių spausdinimo: (žr. pavyzdžius ar brėžinius) Pirmiausia, paimkite atitinkamo produkto modelio pavyzdžius ar brėžinius ir atlikite nuoseklumo patikrą su produktais, kuriuos reikia patikrinti, ir patvirtinkite, kad jie yra teisingi, tada perkelkite juos į testą. Vizualiai stebėkite, ar spausdinimas iš abiejų pusių yra vienodas ir aiškus, 20-40CM nuo objekto, kurį reikia patikrinti, atidžiai patikrinkite kiekvieną poziciją akimis ir pridėkite šrifto ir šrifto dydį, atkreipkite ypatingą dėmesį į tai, ar yra praleistas spausdinimo reiškinys, padėties pokyčiai, neaišku, priešingai kitiems nepageidaujamiems reiškiniams;
Žingsnis 4: Patikrinkite varžtus:
(1) Patikrinkite, ar gaminio varžtai yra neteisingi, praleisti, trūksta medžiagos, pažeistų, pajuodintų ir kitų nepageidaujamų reiškinių; (Atkreipkite dėmesį, ar įžeminimo varžto montavimo padėtis yra (1) plastikinės dalies padėtyje);
(2):Dišskirtis, ar varžtas buvo sumontuotas ant vario kaiščio, jei šoninio varžto aukščio skirtumas yra per didelis, jis turėtų būti parinktas ir perdarytas; (varžtą lengva nukristi, jei varžtas nėra sumontuotas vietoje)
Žingsnis 5: Patikrinkite plastikinių dalių perforavimą:
(1) Patikrinkite, ar perforuotos dalys yra užlenktas vietoje, deformuotas, medžiagos trūkumas, vario nuotėkis ant paviršiaus ir kiti blogi reiškiniai;
Žingsnis 6: Patikrinkite plastikinių dalių išvaizdą:
(1) Patikrinkite, ar ant plastikinių dalių paviršiaus (vidinio) trūksta medžiagų, spalvų skirtumas, susitraukimas, juodas paviršius, nešvarumai, alyvos dėmės ir kt.;
Žingsnis 7: patikrinkite plastikinių dalių dydį: (patikrinkite pagal brėžinys dydis)
Patikrinkite keletą svarbių matmenų produkto, negali viršyti standartinio matmenų tolerancijos;
8 žingsnis: Patikrinimo pabaiga:
Mūsų misija – griežtai kontroliuoti kokybę ir klientams teikti efektyvesnius sprendimus
Duk:
1.
Klausimas: Ar jūs manufaktūrų ar prekybos bendrovė?
A: Mes esame Wenzhou manufaktūra, Zhejiang Province, Kinija.
2.
K:Kokia jūsų medžiaga įdėklams?
A: Siekdami užtikrinti produktų kokybę, mes naudojame importuotą medžiagą SABIC 3412 įpurškimo liejimui.
3.
Kl.: Ar turite agentą apie žodį?
A: Taip, Mums didelė garbė būti išrinktas Korėjos ir Italijos (Šiaurės) klientams ir pasirašė atstovavimo sutartį.
4.
Klausimas: Koks jūsų privalumas palyginti su Harting, ILME, TE (SIBAS) , Weidmuller?
A: Mūsų HDC gali pakeisti Harting, ILME, TE (SIBAS) puikiai, dauguma klientų, kurie naudoja šių prekės ženklą prieš, Po bandymo, jie pasirenka mus. Taip pat mūsų kaina yra mažesnė nei Harting 40-50%.
5.
Klausimas: Ar mes galime naudoti savo HDC Vyras dalis rungtynės Harting Moteris dalis? Arba moteris dalis atitinka Vyras dalis.
A: Iš prakeikimas mes galime suderinti Harting puikiai.
